Ghidra로 STM32 펌웨어 역분석 - 빠른 시작

NSA에서 공개한 무료 리버스 엔지니어링 도구 Ghidra. IDA Pro 대안으로 ARM Cortex-M 분석에 충분하다.

설치

https://ghidra-sre.org/ 에서 다운로드. JDK 17 이상 필요.

# Windows
ghidraRun.bat

# Linux/Mac
./ghidraRun

HEX → BIN 변환

Ghidra는 raw binary를 선호한다.

objcopy -I ihex -O binary firmware.hex firmware.bin

프로젝트 생성 & 파일 로드

File → New Project → Non-Shared Project

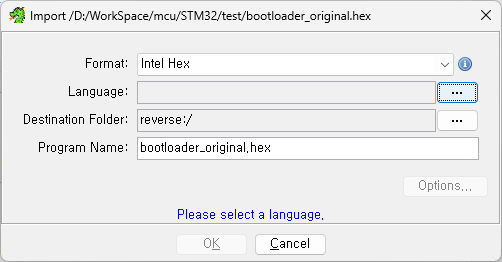

File → Import File → firmware.bin 선택

Language 설정이 중요하다:

Processor: ARM
Variant: v7
Size: 32
Endian: little

→ "ARM:LE:32:Cortex" 선택

Options → Base Address: 0x08000000 (STM32 Flash 시작)

자동 분석

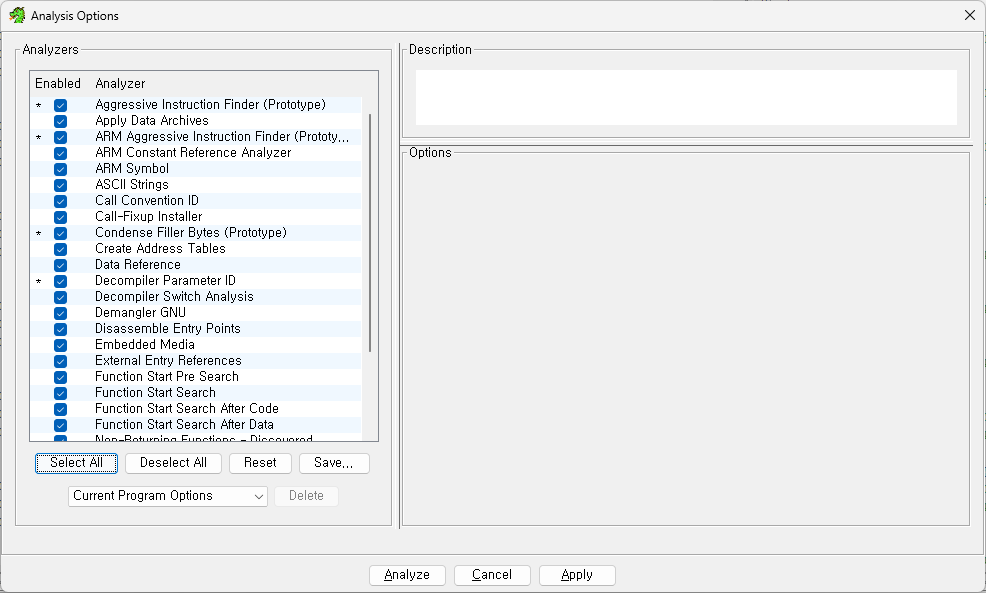

Import 후 “Analyze?” 물으면 Yes. 기본 옵션으로 충분하다.

Vector Table 확인

STM32는 0x08000000부터 Vector Table이 있다.

0x08000000: Initial SP (예: 0x20010000)
0x08000004: Reset_Handler 주소
0x08000008: NMI_Handler
0x0800000C: HardFault_Handler

Reset_Handler 찾기:

1. G 키 → 0x08000004 입력
2. 4바이트 값 확인 (예: 0x08000101)
3. 해당 주소로 이동 → 메인 진입점

함수 만들기

자동 분석이 놓친 함수는 수동 생성:

• F 키 → Create Function
• L 키 → 이름 지정 (예: CAN_Init)

디컴파일 창

함수 선택하면 오른쪽에 C 유사 코드가 나온다.

void FUN_08000a00(void) {
    *(uint *)0x40021018 = *(uint *)0x40021018 | 4;  // RCC 설정
    *(uint *)0x40010c00 = 0x44444444;               // GPIO 설정
}

주소 해석:

• 0x4002xxxx → RCC (클럭)
• 0x4001xxxx → GPIO
• 0x4000xxxx → CAN, UART 등

주요 단축키

문자열 검색

Search → For Strings

펌웨어에 남은 디버그 문자열로 기능 추정:

"CAN Init OK"
"Flash Erase"
"Boot Mode"

STM32F103 메모리 맵

다음 글에서 실제 부트로더 역분석 시작.
