평면도엔 그리드 배경이 필요하다. 눈금 있어야 배치하기 편함.

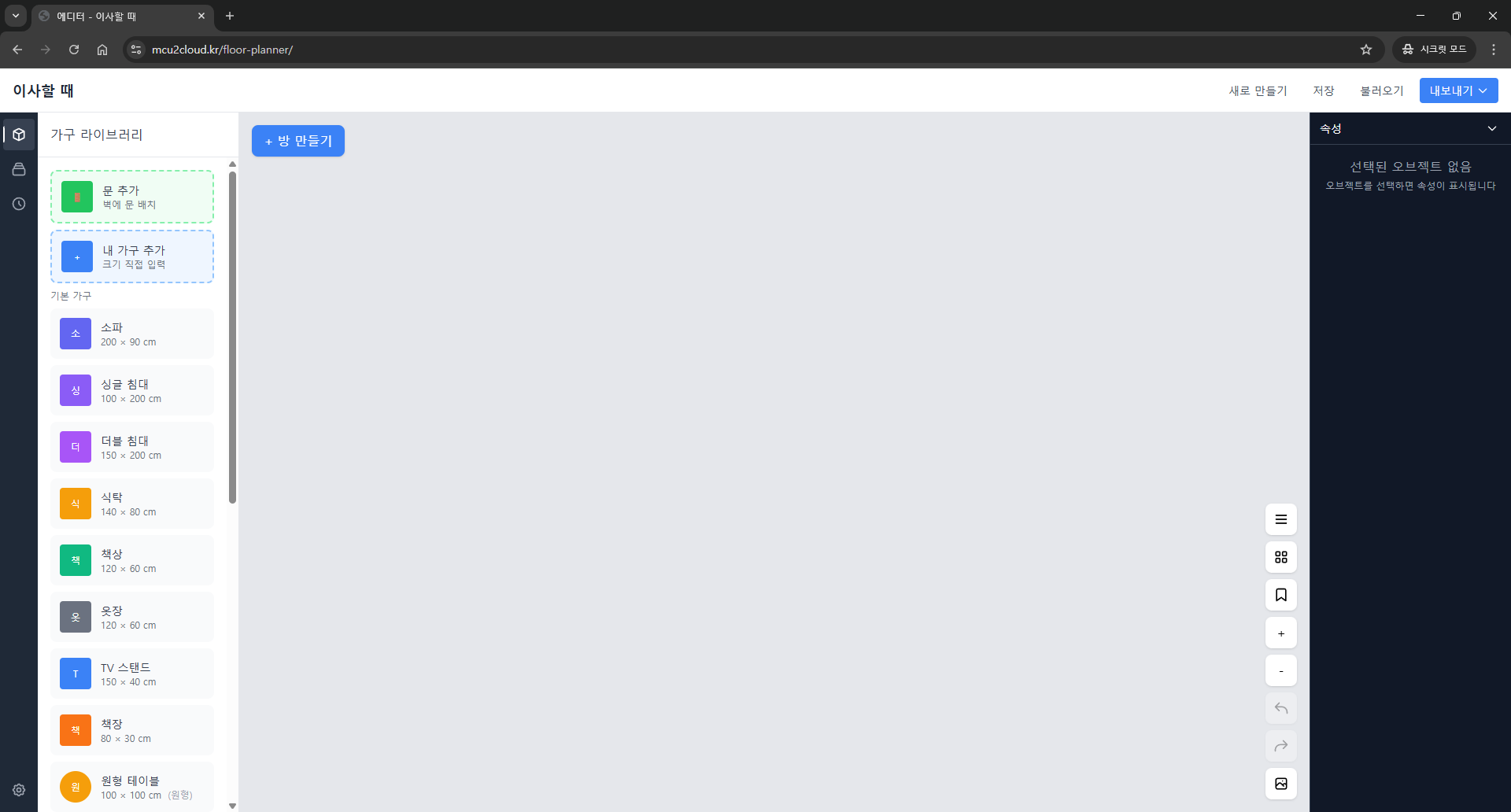

빈 캔버스

첫 시도: 전부 그리기

단순하게 생각했다.

const lines = [];
for (let x = 0; x < 10000; x += 10) {
  lines.push({ points: [x, 0, x, 10000] });
}
for (let y = 0; y < 10000; y += 10) {
  lines.push({ points: [0, y, 10000, y] });
}

10px 간격으로 선 2000개.

렉 걸림. 줌/팬할 때마다 버벅거린다.

해결: viewport만 그리기

화면에 보이는 영역만 그리면 된다.

function getVisibleArea(stage: Konva.Stage) {
  const transform = stage.getAbsoluteTransform().copy().invert();

  const topLeft = transform.point({ x: 0, y: 0 });
  const bottomRight = transform.point({
    x: stage.width(),
    y: stage.height()
  });

  return { topLeft, bottomRight };
}

그리드 그리기

function generateGridLines(area: VisibleArea, spacing: number) {
  const lines = [];

  // 시작점을 spacing 배수로 맞춤
  const startX = Math.floor(area.topLeft.x / spacing) * spacing;
  const startY = Math.floor(area.topLeft.y / spacing) * spacing;

  // 세로선
  for (let x = startX; x <= area.bottomRight.x; x += spacing) {
    lines.push({
      points: [x, area.topLeft.y, x, area.bottomRight.y],
      stroke: '#ddd',
      strokeWidth: 1
    });
  }

  // 가로선
  for (let y = startY; y <= area.bottomRight.y; y += spacing) {
    lines.push({
      points: [area.topLeft.x, y, area.bottomRight.x, y],
      stroke: '#ddd',
      strokeWidth: 1
    });
  }

  return lines;
}

이제 화면에 보이는 선만 그린다. 수십 개 정도.

줌 레벨별 간격

줌 아웃하면 선이 너무 빽빽해진다.

function getGridSpacing(scale: number) {
  if (scale > 1.5) return 10;   // 줌 인: 10px
  if (scale > 0.5) return 50;   // 보통: 50px
  return 100;                    // 줌 아웃: 100px
}

메인 그리드 강조

50px마다 진한 선:

const isMainLine = (pos: number) => pos % 50 === 0;

lines.push({
  points: [...],
  stroke: isMainLine(x) ? '#bbb' : '#eee',
  strokeWidth: isMainLine(x) ? 1 : 0.5
});

성능 팁

그리드는 자주 안 바뀌니까 별도 Layer에 두고 캐싱:

gridLayer.cache();

줌/팬할 때만 다시 그리면 됨.

다음 글에서 줌/팬 구현.
